EDR Silkeborg Afdeling er tilknyttet Eksperimenterende Dansk Radioamatører.
Vi samles om mange spændende interesser indenfor radiokommunikation og beslægtede naturvidenskabelige emner. Således udfordrer klubbens medlemmer, grænserne for kortbølgekommunikation kloden rundt eller sattelitkommunikation på de højere frekvenser.  Du kan også få udfordringer til krop og sjæl gennem radiopejling i den danske natur. Skal du have hjælp til en elektronisk eller mekanisk opgave, finder du blandt medlemmer de helt rigtige eksperter. Vi mødes hver tirsdag kl. 19.00 i klublokalerne på Bavnehøjvej 19 i Silkeborg, og dagligt på lokalfrekvensen 145.225 MHz.



Kaldesignal: OZ9RH

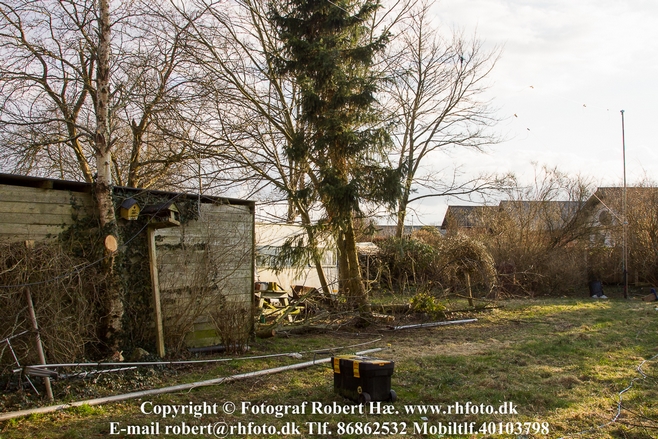

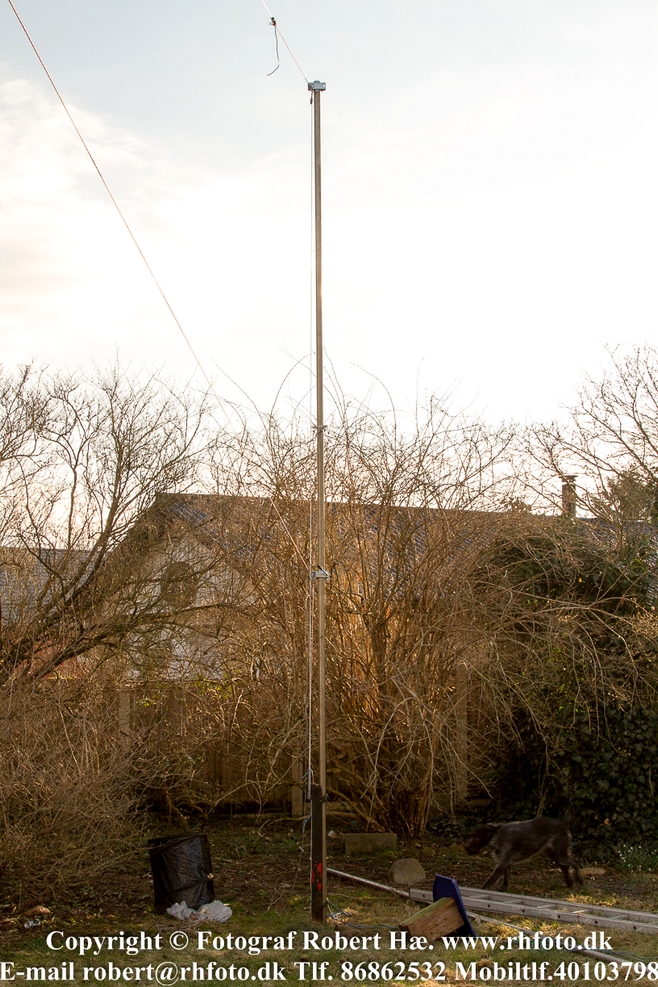

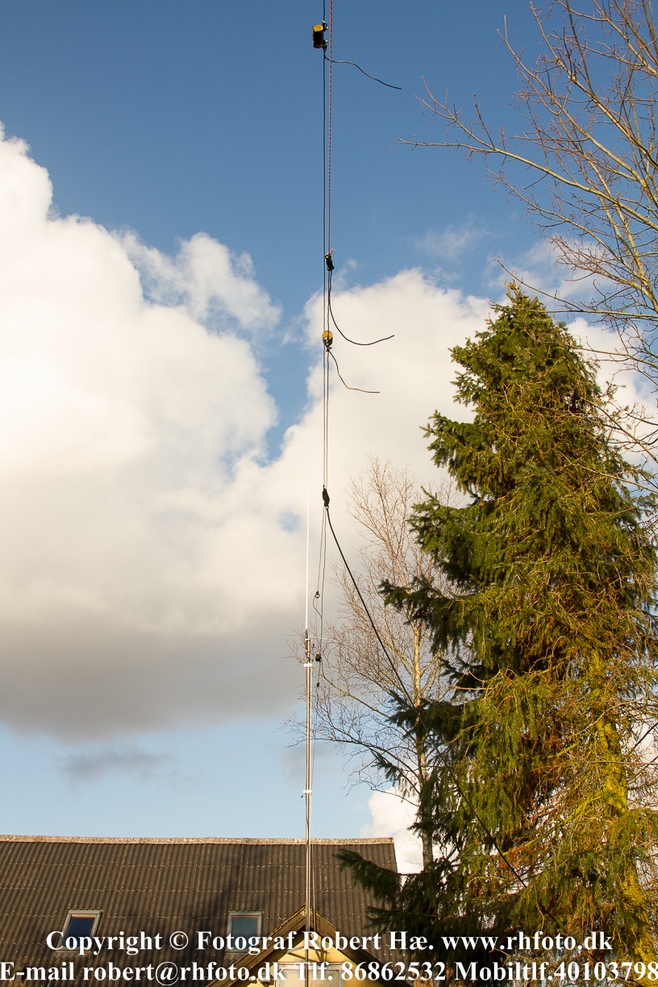

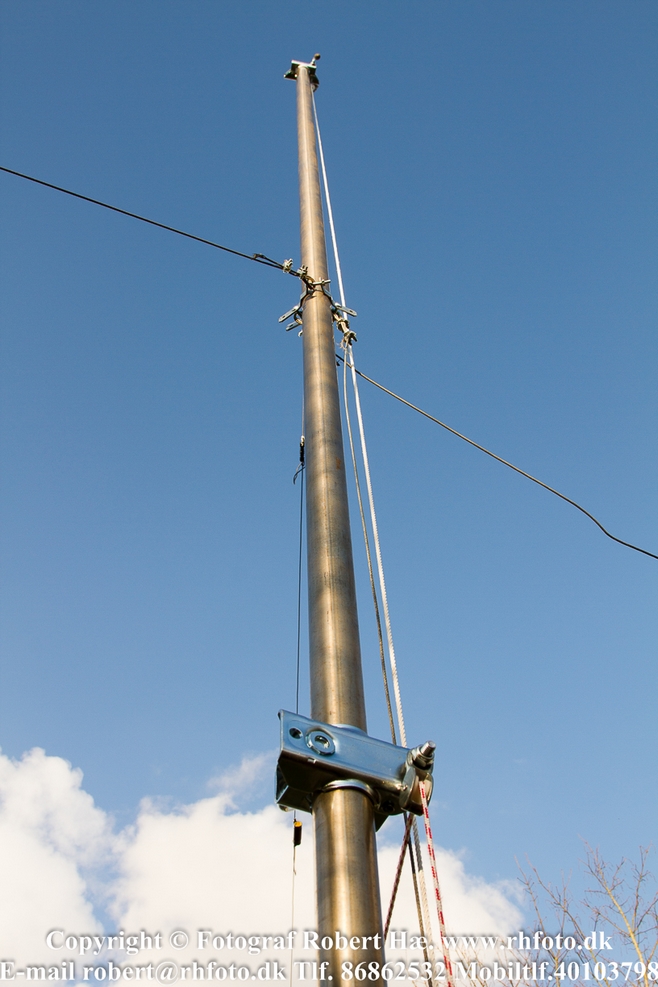

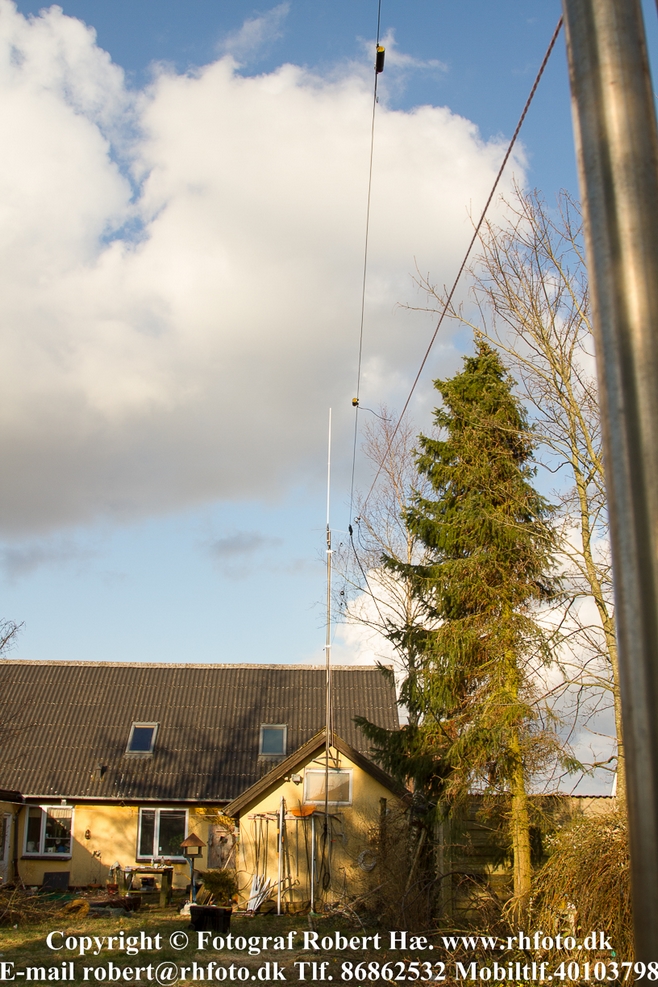

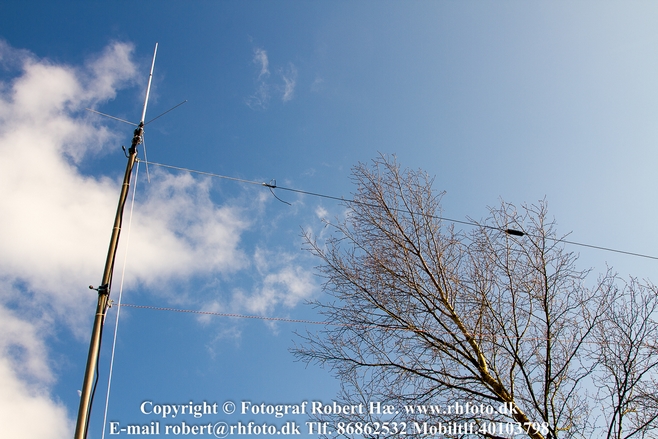

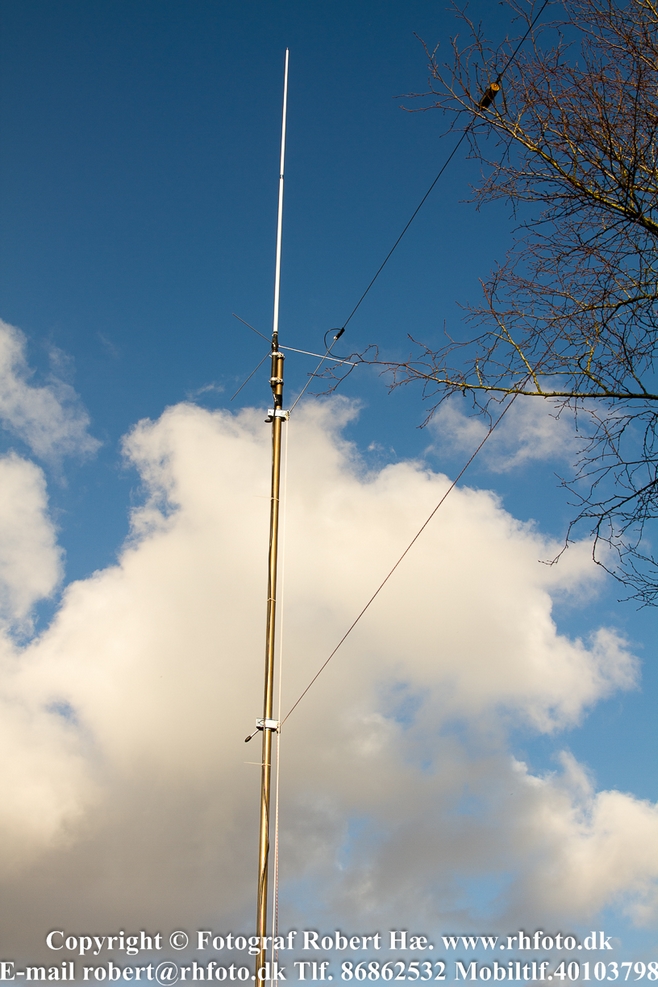

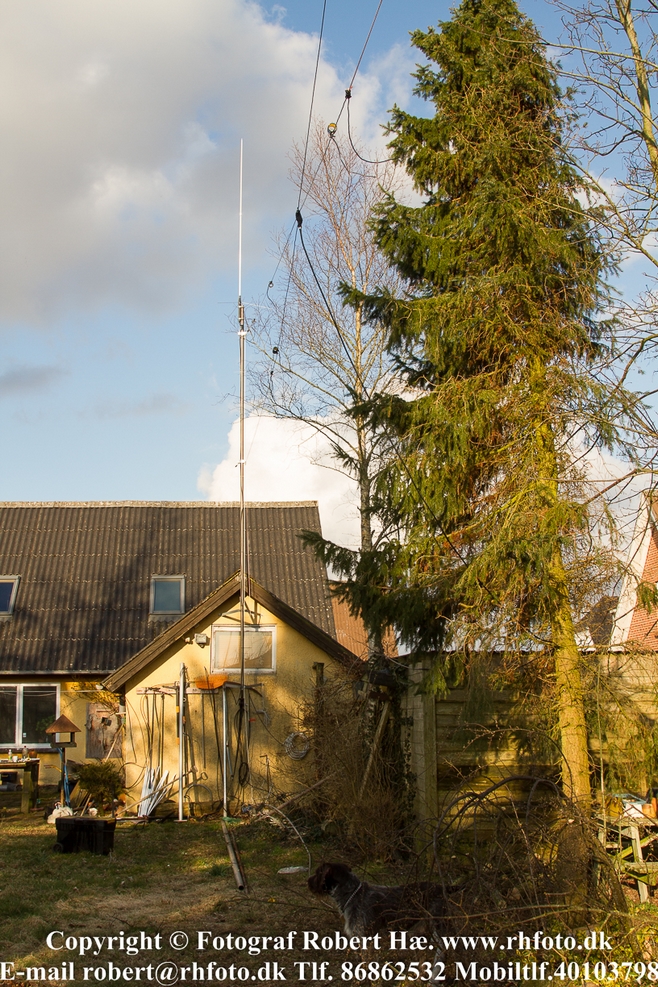

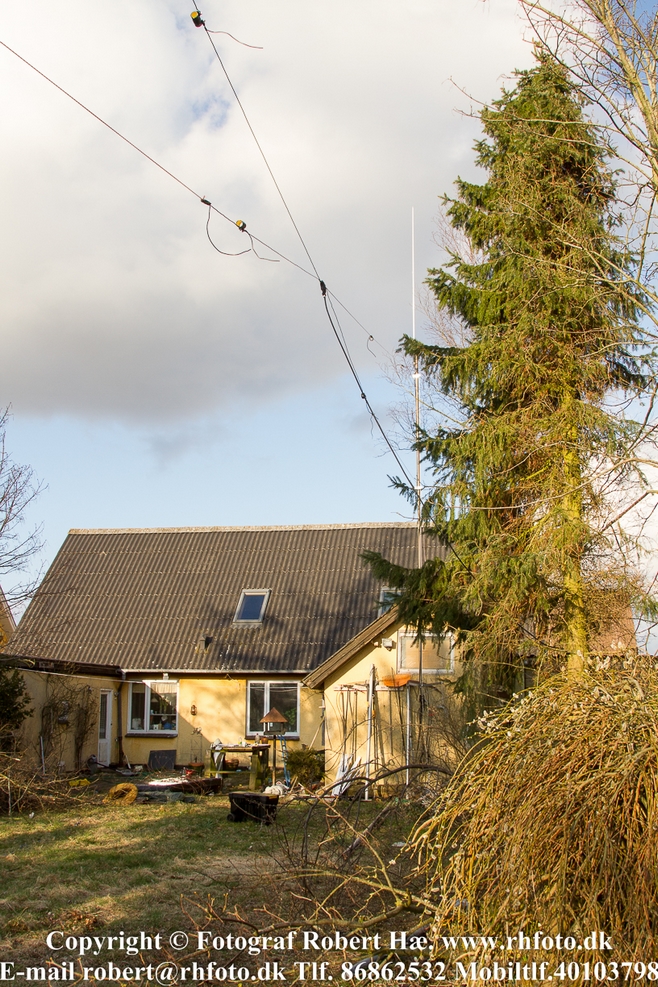

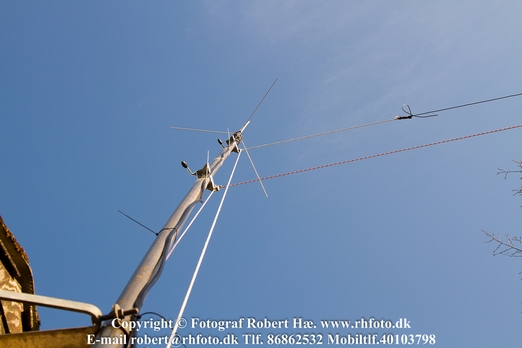

På gavlen er der nu monteret en Dualband Base AntenneX300A 2m/70cm 6.5/9.0 200 112 10 UHF 2m: 2-5/8l; 70cm: 5-5/8l. Der er indkøbt en Diamond W-Series W-8010 - 80m/40m/20m/15m/10m. Five Band Trap Dipole Antenne som er sat midlertidig op.

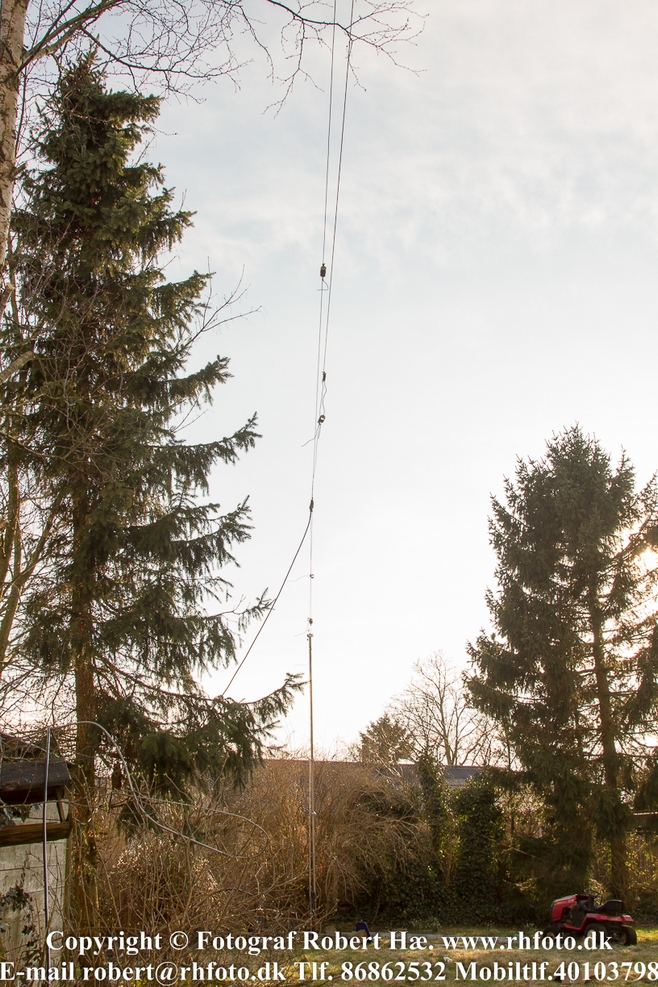

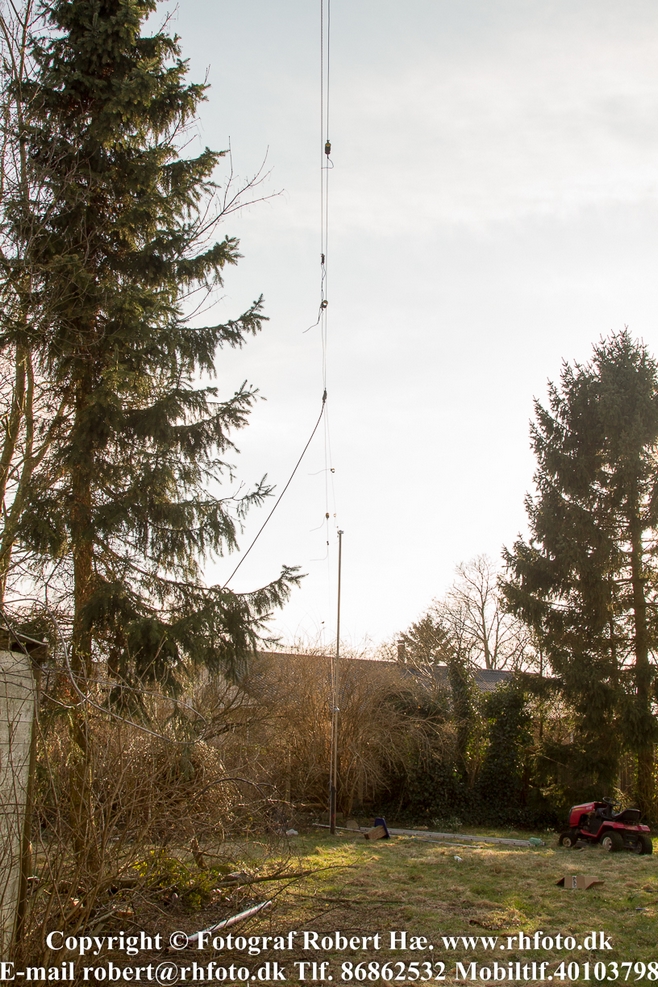

Antenne skal skal justeres. Det var nødvendig at få beskåret nogle træer i have for give plads til antenne.  En stor tak til Knud og Emil for hjælpen med opsætning.


















IC-746 har opnået en fantastisk ry som en midterste række basestation transceiver mellem IC-756PRO og IC-706MKIIG. IC-746PRO / IC-7400 har til formål at være en værdig efterfølger til IC-746, der dækker HF, 50MHz og 144MHz bands, alle med et samme kraftfulde 100W output. Du skal dog ikke lade sig narre af den visuelle lighed i IC-746. Den 32-bit floating point DSP og 24-bit AD / DA konverter i IF etape afledt af IC-756PROII gør IC-746PRO / IC-7400 en forbløffende rig, der er helt nyt og anderledes. Disse chips opgradere IC-746PRO / IC-7400 til et niveau tæt på IC-756PROII i sin funktionalitet. Mange digitale funktioner anvendes fra IC-756PROII såsom valgbar filter bredde og form, manuel hak, RTTY demodulator og dekoder og så videre. IC-746PRO / IC-7400 fortsætter arven fra IC-746 i de kommende år, samtidig med at den pris fordel af IC-746.
  • 32-bit floating point DSP og 24-bit AD / DA
    -konverter
  • Digital IF filter skaber 51 typer filter bredder
    og bløde og skarp filter figurer
  • Dækker HF gennem 144MHz med alle tilstand
    kapacitet
  • 100W i RF udgangseffekt for alle bands
  • Alle tilstand digital modulation og demodulation
  • Indbygget RTTY demodulator og dekoder
  • Digital twin PBT kapacitet
  • Digital RF tale kompressor
  • Mikrofon equalizer
  • Band omfang funktion
  • SSB / CW Synkron Tuning

FUNKTIONER

32-bit floating point DSP og 24-bit AD / DA konverter
IC-746PRO / IC-7400 vedtager 32-bit floating-point DSP og 24-bit AD / DA konverter i IF etape. Denne kombination dramatisk forbedrer præcision og omfanget af signalbehandling, og giver et bredt dynamikområde fra HF til 144MHz-båndet. Valgbar filter former hver i SSB og CW tilstande Du kan ændre filtret facon at afhente ønskede signaler, herunder 144MHz-båndet, mens du lytter til signalerne. SSB skarp filter; for skarp selektivitet og signal troskab Den ideelle filter form faktor, når signal troskab er nødvendig. En skarp skråning fra filteret kanter giver fuld lyd respons og samtidig fjerne enhver tilstødende interferens. SSB soft filter; Giver god læsbarhed Den afrundede filter form ligner en traditionel analog filter, ved at køre ud over høje og lave ende af band pass. Selvom opretholde de stejle filter nederdel karakteristika for et digitalt filter, den bløde filter øger signal støjforhold den planlagte signal til. CW skarp filter, ultimativ skarphed Den stejle filter formular vil tillade dig at udvælge et ønsket signal, der er begravet af en stærkere signal. DX jægere bliver nødt til at prøve denne ene virkelig se det magiske af Sharp CW filter. CW bløde filter; udvider filteret nederdele Løb en bunke-up er blevet lettere med den bløde CW filter. Ved at udvide filteret nederdel, karakteristika bløde filter udfører meget gerne en mekanisk filter. Digital IF filter DSP bruges til IF filtre fra HF til 144MHz-båndet. Det betyder ikke noget ekstraudstyr IF kræves krystal filtre til udvælgelse båndbredde - IF passband bredde er variabel til 51 typer efter operatør behov fra 50 Hz til 3600Hz.

AGC loop management
Digital IF filter og manuel indskæring er inkluderet i AGC sløjfen styres af DSP enhed. Den afviser dybest set blokering af ekstremt stærke tilstødende signaler ud af filter pass bands. Derfor vil du aldrig lider blokering af AGC forstærkning. Desuden AGC konstanter (langsom, medium og hurtige presets er vælges af brugeren) er fleksibelt justerbare for hver driftstilstand. HF + 50MHz + 144MHz alle band dækning IC-746PRO / IC-7400 dækker 1.8MHz til 144MHz amatør bands i alle tilstande (inkl RTTY). Også modtageren kontinuerligt dækker fra 30kHz til 60MHz og 108-174MHz. *  * Specifikationer garanteret 1,8-29,99, 50-54MHz og kun 144- 148MHz. Kraftfuld 100W output for alle bands IC-746PRO / IC-7400 genererer en kraftfuld 100W af RF udgangseffekt ikke kun for HF og 50MHz, men også for 144MHz-båndet. Den rigelige RF udgangseffekt på 144MHz gør det muligt at være en praktisk transceiver til brug VHF basestation. PSN (Phase Shift Network) Alle modulation og demodulation, herunder FM og RTTY udnytter DSP enhed. Især i SSB mode, PSN genererer en meget klar og høj kvalitet sendesignal. Den SSB demodulationen gengiver modtaget signaler med en høj S / N (Signal-støjforhold), som er forbedret 10dB eller mere end den IC-746. Digital twin PBT kapacitet Den digitale tvilling PBT faktisk ændrer IF passband. Den dobbelte PBT indsnævrer og forskyder IF passband til effektivt at eliminere forstyrrende signaler. Nyttig i galede band forhold som pileups, eller konkurrencer osv Notch funktioner Den manuelle hak-funktionen dæmper beat-toner. Mere end 70dB kan opnås uden funktionssvigt i AGC forstærkning. Derudover automatiske notch funktion eliminerer 2 eller flere interfererende signaler samtidigt.

Indbygget RTTY demodulator
Den baudot RTTY demodulator og dekoder er indbygget. Eksterne enheder og PC er ikke længere er nødvendige for RTTY dekodning. Twin peak audio filter, ved hjælp af DSP enhed reducerer forstyrrende signaler overlapper tonerne. Den indbyggede afstemningsindikator, placeret øverst på LCD, kan visuelt genkende tuning tilstand. Digital RF Speech kompressor IC-746PRO / IC-7400 benytter 32-bit DSP for RF tale kompressor giver den maksimale slag uden fuzzy lyd. Mikrofon equalizer Den bas og diskant niveau transmittere lyd kan indstilles i 11 niveauer, hhv. I alt 121 sorter af udlignede lyd kan indstilles med den indbyggede mikrofon lyd equalizer, efter drift stil og mikrofon egenskaber. Derudover sende- båndbredde for SSB vælges fra 2,2, 2,4 og 2.8kHz passer til driftsbetingelser band betingelser osv støjreduktion ved at undertrykke støj komponenter støjreduktionen forbedrer signal-til-støj-forholdet. Den støjreduktion trækker et signal komponent med et 16-trins variation. Meget stabil transmitter IC-746PRO / IC-7400 beskæftiger et par af 2SC2694 bipolære transistorer i PA trin. IC-746PRO / IC- 7400 genererer stabil 100W udgangseffekt, og samtidig opretholde en klar og ren produktion. Valgfri CR-338 for høj frekvens stabilitet En valgfri CR-338, POC type krystal oscillator, sikrer ± 0,5 ppm (- 10 ° C til 50 ° C) med høj frekvens stabilitet. Egnet til digital-tilstand. Hukommelse keyer En indbygget hukommelse keyer gemmer station information, kalder CQ og kaldesignal i 4 memory-kanaler. Hver hukommelse har en kapacitet på 55 tegn, samt andre tidsbesparende funktioner som automatisk gentagelse, serienummer konkurrence nummer auto tæller, og Morse snit nummer funktioner. Støj Blanker Den indbyggede støj Blanker dæmper puls typen støjen fra motor tænding, . gnister osv Støj Blanker niveau kan justeres i 101 trin Automatisk antenne tuner IC-746PRO / IC-7400 har samlede 3 antennestik: en for 144MHz og to for HF / 50MHz bands. Den indbyggede antenne tuner matcher automatisk til operativsystemet båndet og husker den valgte antenne til HF og 50MHz bands *. Meget belejligt for høj hastighed tuning. * Garanteret til amatør bands kun. SSB / CW Synkron Tuning Du behøver ikke længere at bekymre sig om at miste en CW signal, mens tuning gennem båndene. Med SSB / CW Synkron Tuning, frekvensen skifter automatisk, når du skifter modus. Rigelig funktioner til CW operatører En elektronisk keyer er standard og har justerbar keyer hastighed, CW pitch og prik / streg ratio, CW omvendt modtagelse, padle polaritet omvendt funktioner etc. Hastighed kan indstilles i intervallet 6-60 WPM, CW beg 300-900 Hz og prik / streg-forhold fra 2,8: 1 - 4,5: 1. Selvfølgelig fuld break-in (QSK) er også tilgængelig. Desuden bæreren punkt af den normale (standard) CW-tilstand vælges fra USB og LSB.

ANDRE fremragende funktioner
  • Band omfang funktion viser visuelt bandet tilstand
  • Triple band stabling resister butikker 3 frekvenser og tilstande i hvert bånd
  • 1/4 dial tuning funktion og BPF (båndpasfiltrering) funktion i SSB mode
  • SWR plot måling
  • Tx monitor funktion
  • Den multi-funktion måler indikerer S-meter, og RF-udgang, stålwirer og ALC niveauer
  • Modtag lyd equalizer justerbar bas og diskant i 11 niveauer
  • Høj kontrast, er nem at se, LCD
  • 9600bps data terminal på bagpanelet
  • 50 CTCSS og 108 dobbeltbeskatningsoverenskomsterne encoder og decoder
  • Op til 10 kanaler af hukommelse pad midlertidigt lagrer driftsfrekvens og tilstand
  • Quick split funktion med split-lås kapacitet
  • RIT og TX kontrol
  • 102 memory kanaler med 9 tegn hukommelse navn
  • Valgfri UT-102 VOICE SYNTHESIZER UNIT annoncerer viste frekvens, funktionsmåde og S-meter-niveau
  • VOX (Voice-drevne send) standard
  • Kombineret SQL og RF gain kontrol
  • Justerbar vigtigste dial drejningsmoment
  • Programmeret, Hukommelse, Vælg hukommelse og F scanninger
  • Båndkanten bip
  • AH-4 antenne tuner kontrol kredsløb er indbygget
  • 2 forforstærker niveauer (ét skridt forforstærker for 144 MHz-båndet)
  • 20dB dæmpning
  • CI-V evne til PC kontrol
  • Justerbar LCD kontrast, baggrundsbelysning og switch / meter baggrundslys niveauer
SPECIFIKATIONER
Specifikationer, der er beskrevet nedenfor, er målværdier. De kan blive ændret. IKKE indarbejde denne information i dine annoncer, indtil det er blevet bekræftet.
GENERELT
Frekvens dækning RX 0.030 - 60.000MHz * 108.000 - 174.000MHz *
TX 1.800 - 1.999MHz ** 3.500 - 3.999MHz **
7.000 - 7.300MHz ** 10,100 - 10.150MHz
14.000 - 14.350MHz 18,068 - 18.168MHz
21.000 - 21.450MHz 24,890 - 24.990MHz
28.000 - 29.700MHz 50.000 - 54.000MHz **
144.000 - 148.000MHz **
* Bortset fra nogle frekvensområder
** afhængig af versionen
Tilstand  USB, LSB, CW, RTTY, AM, FM
Antal hukommelseskanaler  102 (99 regelmæssige, 2 Scan kanter og 1 opkald)
Frekvens stabilitet  Mindre end ± 7ppm fra 1 min. til 60min. efter strømmen.
Derefter satsen for stabilitet forandring er mindre end ± 1 ppm ved 25 ° C.
temperatursvingninger (0 ° C til + 50 ° C) mindre end ± 5 ppm.
Krav Strømforsyning  13,8 V DC ± 15%
Aktuel afløb (ved 13,8 V DC) Modtag Stand-by 2.2A
Max. audio 3,0 A
Transmit Max. magt 23.0A
Antenne stik  SO-239 x 3 (2 for HF / 50MHz og 1 for 144MHz bånd; 50ohm)
Mål (fremskrivninger ikke inkluderet)  287 (W) x 122,5 (H) x 316 (D) mm
Vægt (ca.).  9,0 kg
SENDER
Udgangseffekt  5 - 100W (undtagen AM)
5 - 40W (AM kun)
Modulation USB, LSB PSN modulation
AM Low power modulation
FM Fasemodulation
Udstrålet radiostøj  Mindre end 50 dB (HF)
Mindre end -60dB (50 / 144MHz)
Carrier suppression  Mere end 40dB
Uønsket sidebånd undertrykkelse  Mere end 55dB
TX variabel rækkevidde  ± 9.99kHz
Stik til mikrofon  8-polet (600ohm)
RECEIVER
Følsomhed (typisk) USB, LSB, CW, RTTY
(10dB S / N)
0.16μV * (1.8 - 29.990MHz)
0.13μV ** (50 - 54MHz)
0.11μV *** (144 - 148MHz)
FM
(12dB SINAD)
13μV (0,5 - 1.799MHz)
2.0μV * (1.8 - 29.990MHz)
1.0μV ** (50 - 54MHz)
1.0μV *** (144 - 148MHz)
* Preamp-1 ON, ** Preamp-2 ON, *** Preamp ON
Selektivitet USB, LSB
(2.4kHz)
Mere end 2.4kHz / 6dB
Mindre end 3.2kHz / -40dB
Mindre end 3.6kHz / -60dB
Mindre end 4.3kHz / -80 dB
CW
(500Hz)
Mere end 500Hz / 6dB
Mindre end 700 Hz / -60dB
RTTY
(350Hz)
Mere end 360Hz / 6dB
Mindre end 650Hz / -60dB
FM
(15kHz)
Mere end 12 kHz / 6dB
Mindre end 20 kHz / -60dB
Squelchfølsomhed USB, LSB, CW, RTTY Mindre end 5.6μV
FM Mindre end 1μV
Spurious og billede afslag forholdet Mere end 70dB (HF / 50 MHz), medmindre igennem i 50 MHz-båndet
RIT variable interval  ± 9.99kHz
Audio udgangseffekt  Mere end 2,0 W ved 13.8V DC med en 8Ohm belastning


OPTIONS
  • AH-2b antenneelement (7 - 50 MHz)
  • AH-4 HF + 50 MHz automatisk antenne tuner (3,5 - 50 MHz)
  • CR-338 høj stabilitet krystal enhed (± 0,5 ppm; 0 ° C til + 50 ° C)
  • CT 17- CI-V niveau konverter
  • HM-36 hånd mikrofon
  • IC-PW1 * HF + 50 MHz 1 kW lineær forstærker * Kan ikke anvendes sammen med IC-7400 i EU-landene
  • PS-125 strømforsyning (13.8V DC / 25A)
  • SM-20 stativ mikrofon
  • SP-21 ekstern højttaler
  • UT-102 voice synthesizer enhed

Icom brochure i PDF-format
